8. Regularrollen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Regularrollen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

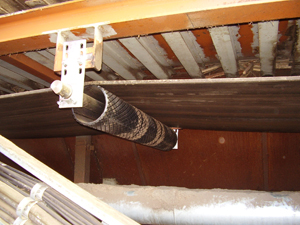

Die Regularrollen werden überall dort eingesetzt, wo Bänder durch aussergewöhnliche Beanspruchung nicht mittig zur Bandkostruktion verlaufen. Es kann zur Beschädigung der Gurte, wie auch der Bandkonstruktion durch Bandschieflauf kommen. Regularrollen sind mittig gelagert, pendeln in 45° entgegen der Laufrichtung des Gurtes und sind mit Miniraute gummiert. Durch Ihre kompakte Bauweise passen die Regularrollen fast in jede Art von Bandkonstruktionen. Die Halterungen werden nach ihrer Bandkonstruktion angepasst. |
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dokumente zum Produkt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Massblatt Regularrolle (PDF)
Massblatt Regularrolle-Modell (PDF) Massblatt Obertrumlenkstation (PDF) Massblatt Obertrumlenkstation-Modell (PDF) Prinzip einer Regularrolle (PDF) Einbaubeispiele |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Bestellnummern der einzelnen Produktausführungen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Bandbreite mm |
Regular-Rolle | Halterungen Paar |
Halterungen Reversier Paar |
Rolle elektrisch einstellbar |
Rolle pnuematisch einstellbar |
400 | 060.000.0400 | 000.040.0000 | 000.041.0000 | 061.000.0400 | 062.000.0400 |
500 | 060.000.0500 | 000.040.0000 | 000.041.0000 | 061.000.0500 | 062.000.0500 |
650 | 060.000.0650 | 000.040.0000 | 000.041.0000 | 061.000.0650 | 062.000.0650 |
800 | 060.000.0800 | 000.040.0000 | 000.041.0000 | 061.000.0800 | 062.000.0800 |
1000 | 060.000.1000 | 000.040.0000 | 000.041.0000 | 061.000.1000 | 062.000.1000 |
1200 | 060.000.1200 | 000.060.0000 | 000.061.0000 | 061.000.1200 | 062.000.1200 |
1400 | 060.000.1400 | 000.060.0000 | 000.061.0000 | 061.000.1400 | 062.000.1400 |
1600 | 060.000.1600 | 000.060.0000 | 000.061.0000 | 061.000.1600 | 062.000.1600 |
1800 | 061.00.1800 | 062.00.1800 | |||
2000 | 061.000.2000 | 062.000.2000 |
Bandbreite mm |
Staubab- dichtung Paar |
Obertrum- lenkstation |
Sonder-anfertigung | ||
400 | 060.000.0401 | 063.000.0400 | 069.000.0400 | ||
500 | 060.000.0501 | 063.000.0500 | 069.000.0500 | ||
650 | 060.000.0651 | 063.000.0650 | 069.000.0650 | ||
800 | 060.000.0801 | 063.000.0800 | 069.000.0800 | ||
1000 | 060.000.1001 | 063.000.1000 | 069.000.1000 | ||
1200 | 060.000.1201 | 063.000.1200 | 069.000.1200 | ||
1400 | 060.000.1401 | 063.000.1400 | 069.000.1400 | ||
1600 | 060.000.1601 | 063.000.1600 | 069.000.1600 | ||
1800 | 069.000.1800 | ||||
2000 | 069.000.2000 |
